Ġġudikat mill-abbiltà tad-diġestjoni ta 'forn tal-issaldjar għal tmigħ kontinwu tal-bord f'ċerta żona ta' rifluss, huwa ovvju li t-temperatura tal-forn qed tonqos kontinwament, u l-abbiltà ta 'kumpens termali hija fundamentalment insuffiċjenti, u l-waqgħa massima hija 4 ± 5 ℃ dan it-tip ta 'waqgħa fit-temperatura ma sseħħx biss f'ċerta żona ta' reflow. L-10 żoni kollha tat-tisħin għandhom waqgħa fit-temperatura ta '4 sa 8 ° C, li hija l-kawża ewlenija ta' wweldjar kiesaħ okkażjonali.
Barra minn hekk, għamilna investigazzjonijiet dwar il-perjodu ta 'tagħbija kontinwa u frekwenti tal-bord. Dan il-perjodu nzerta jkun matul ix-xift ta 'bil-lejl. Lott ta 'twavel kienu mqiegħda fuq quddiem tal-forn. Sabiex tiżdied il-kapaċità tal-produzzjoni, il-bordijiet ġew imbuttati manwalment fil-forn. Il-magna tat-tqegħid tista 'tidħol fl-istat tax-xogħol kemm jista' jkun malajr. Dan il-fenomenu huwa strettament ipprojbit fil-ġestjoni tal-produzzjoni.
Il-każ issa wasal fi tmiemu, imma qatt ikkunsidrajna mistoqsija: Se jkun hemm varjazzjonijiet fil-forn tal-iwweldjar, u huwa diffiċli li tevita intervent uman mill-intervall tad-dħul fil-bord, allura hemm soluzzjoni oħra xierqa? Ħalli' jaqsmu r-riskji tal-proċess u l-metodi ta 'evitar flimkien.
1) Il-proċess tal-forn huwa robust biżżejjed?
Bosta utenti jordnaw il-bidu tal-produzzjoni sakemm ir-riżultati tal-kurva tat-temperatura jkunu kwalifikati meta jużaw termometru biex ikejlu t-temperatura tal-forn. Dan il-proċess huwa robust? Inkunu ċari billi nqabblu ż-żewġ eżempji li ġejjin!

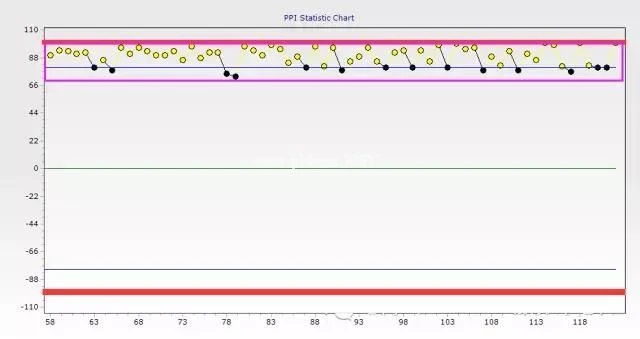

(Figura 6) Proċess A: Twissija dwar ir-riskju tal-proċess PPI
(Figura 7) Proċess B: Il-proċess PPI huwa kkontrollat
Kif muri fil-Figura 6 u l-Figura 7, id-dejta kollha tal-kurva hija fil-firxa tal-ispeċifikazzjonijiet tal-proċess, iżda l-proċess B fil-Figura 7 huwa aktar robust mill-proċess A fil-Figura 6, kif tiddetermina?
L-ewwel, analizza l-PPI (Process Performance Index). Minbarra r-riżultati tat-test ta 'kull parametru ta' kull kanal li jeħtieġ li jissodisfaw l-ispeċifikazzjonijiet tal-proċess, fejn ir-riżultati tat-test jinsabu fil-limiti ta 'fuq u t'isfel tal-ispeċifikazzjonijiet tal-proċess huwa l-fattur ewlieni li jaffettwa l-proċess robust. l-ogħla temperatura tat-tieni kanal:
Speċifikazzjoni tal-quċċata: 230 ℃ (PPI=-100) ~ 250 ℃ (PPI=100);
1) Jekk l-ogħla valur imkejjel tal-proċess A: 230.0 ℃ (PPI=-100);
2) Jekk l-ogħla valur imkejjel tal-proċess B: 240.0 ℃ (PPI=0);
Jista 'jidher li ż-żewġ proċessi A u B jissodisfaw ir-rekwiżiti, iżda l-proċess A laħaq il-limitu l-aktar baxx ta' speċifikazzjonijiet. Varjazzjoni żgħira fit-temperatura tal-forn tal-iwweldjar jew żieda fil-frekwenza tal-bord twassal għal temperatura tal-quċċata insuffiċjenti u iwweldjar kiesaħ.
Il-proċess B mhuwiex il-każ. Il-kapaċità tagħha li tirreżisti l-varjazzjonijiet fit-temperatura tal-forn tal-issaldjar u l-abbiltà li tirreżisti tagħbija sħiħa hija qawwija ħafna. Anki jekk il-bord jitgħabba malajr wisq, għad hemm lok għal varjazzjonijiet.
