Aħna nafu li bħala provvista ta 'enerġija ta' swiċċjar, hija provvista ta 'enerġija optocoupler taċ-ċirkwit tinkiseb mill-vultaġġ sekondarju tat-transformer ta' frekwenza għolja, ladarba l-vultaġġ tal-ħruġ jitnaqqas għal diversi raġunijiet, il-kurrent ta 'rispons se jiżdied b'mod korrispondenti, iċ-ċiklu tad-dazju wkoll tkun akbar b'mod korrispondenti, ir-riżultat jagħmel il-vultaġġ tal-ħruġ jiżdied; jekk il-vultaġġ tal-ħruġ jogħla, allura l-kurrent se jsir iżgħar, iċ-ċiklu tad-dazju se jitnaqqas ukoll, u b'hekk il-vultaġġ tal-ħruġ ikun aktar baxx.
Ladarba t-tagħbija sekondarja tat-transformer ta 'frekwenza għolja tkun mgħobbija żżejjed jew iċ-ċirkwit tal-iswiċċjar huwa difettuż, m'hemm l-ebda provvista ta' enerġija tal-optocoupler, f'dan iż-żmien l-optocoupler jikkontrolla ċ-ċirkwit tal-iswiċċjar ma jistax jibda, u eventwalment jipproteġi t-tubu tal-iswiċċ milli jinħaraq minn tqassim , għalhekk l-optocoupler fil-provvista tal-enerġija tal-iswiċċjar ġeneralment għandu rwol f'iżolament, li jipprovdi sinjali ta 'feedback u jaqleb tlieta.

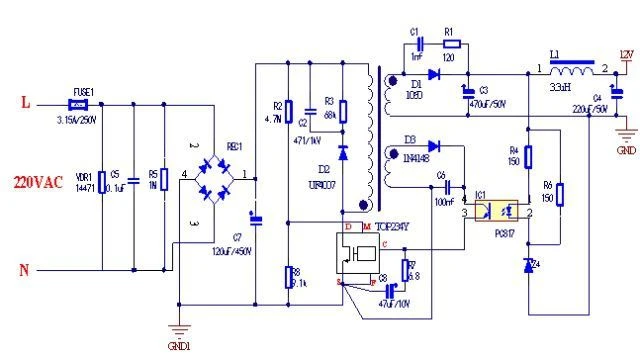

Il-figura li ġejja hija l-kombinazzjoni ta 'photocoupler PC817 u ċirkwit ta' provvista ta 'enerġija ta' swiċċjar tar-regolatur tal-vultaġġ, xi provvisti ta 'enerġija li jaqilbu se jkunu wkoll b'TL431 biex jiffurmaw ċirkwit ta' preċiżjoni ogħla. Innota li dan l-optocoupler huwa ġeneralment optocoupler lineari.
Optocoupler għandu trasmissjoni one-way, u l-input u l-output biex jinkiseb iżolament elettriku, sabiex is-sinjal tal-output ma jkollu l-ebda effett fuq l-input, għalhekk huwa użat ħafna f'varjetà ta 'ċirkwiti ta' iżolament, għall-elettronika tal-enerġija, fit-tagħbija AC applikazzjoni hija aktar, permezz tal-kompożizzjoni ta ' ċirkwit ta ' iżolament ta ' kapaċità qawwija kontra l-interferenza flimkien mat-tiristor, kif ġej, innota li biex tiżdied ir-reżistenza li jillimita l-kurrent, minbarra t-tagħbija tal-ħruġ biex tiżdied iċ-ċirkwit ta 'assorbiment RC jew parallel varistor, li jgħin biex jipproteġi t-tagħbija.
Biex tikseb aktar minn żero fil-fatt, hemm ħafna modi, hemm żewġ metodi dajowd f'serje, iżda wkoll permezz tal-optocoupler biex tikkonverti, kif ġej.
L-użu ta 'żewġ optocouplers, input AC, żewġ optocouplers b'mod parallel b'lura, fin-nofs pożittiv u negattiv tal-utilità żewġ optocouplers huma mixgħula min-naħa tagħhom, meta l-utilità ma tkunx fil-punt fuq iż-żero, optocoupler wieħed biss fuq, l-output livell baxx, meta l-utilità ddur lejn il-punt fuq iż-żero, żewġ optocouplers mhumiex fuq, f'dan iż-żmien minħabba r-rwol ta 'R3, pin output livell għoli, sabiex il-perjodu fl-output biex tikseb sinjal tal-polz ta' 10ms. Peress li dan iċ-ċirkwit huwa iżolat mir-rwol ta 'l-optocoupler, għalhekk dan iċ-ċirkwit ta' skoperta fuq iż-żero huwa aktar sigur mit-tip ta 'ċirkwit b'dijodi tas-serje.
Flimkien ma 'dawn it-tlieta, hemm applikazzjonijiet oħra ta' optocouplers, bħal ċirkuwiti grillu, ċirkwiti loġiċi, ċirkwiti ta 'amplifikazzjoni tal-polz, eċċ.
