X'inhu KiCad?KiCad huwa softwer b'xejn, faċli biex tniżżel li jintuża għall-awtomazzjoni tad-disinn elettroniku (EDA) u għal disinn megħjun mill-kompjuter (CAD). Waqt li tuża dan il-programm, l-iskemi tad-disinn tal-PCB jistgħu jiġu realizzati miċ-ċirkwiti elettriċi tagħhom. Fi ħdan, hemm għodod li jippermettu l-ħolqien ta 'polza ta' materjali (BOM), xogħol artistiku, dehra 3D tal-komponenti PCB + u fajls tal-gerber. Dan id-dokument għandu l-għan li jiggwida lill-klijenti ta ’Bittele permezz tal-proċess pass pass speċifikament għall-ġenerazzjoni tal-fajls gerber bl-użu ta’ KiCad. Bl-istess mod, gwida għall-esportazzjoni ta 'gerbers bl-użu ta' programm ieħor użat komunement (Eagle) tista 'tinstab hawn.X'inhuma fajls Gerber?Fajls Gerber huma l-arti tas-saffi li ser jintużaw biex jinbena l-bord ladarba jkun iffabbrikat. It-tip ta 'fajl standard industrijali użat għall-manifattura u l-assemblaġġ tal-PCBs huma tipi ta' fajls gerber. Għalhekk, huma faċilment rikonoxxuti u pproċessati mit-tagħmir tal-manifattura tagħna.Il-ġenerazzjoni ta 'Gerber FajlsDin il-gwida tassumi li lestejt tiddisinja l-PCB tiegħek fi ħdan KiCad u lesta tesporta l-fajls tal-gerber.1) Agħżel il-buttuna “Plot” (li tinsab ħdejn l-ikona tal-istampatur).  Dan se tiftaħ il-plott tieqa.  L-istampa hawn fuq turi l-ħafna saffi differenti li jintużaw f'dan l-eżempju proġett. B'mod ġenerali, hemm biss 10 saffi li huma meħtieġa għall-fabbrikazzjoni u l-immuntar tal-PCB (saffi ta 'pejst mhux meħtieġa għall-fabbrikazzjoni biss):

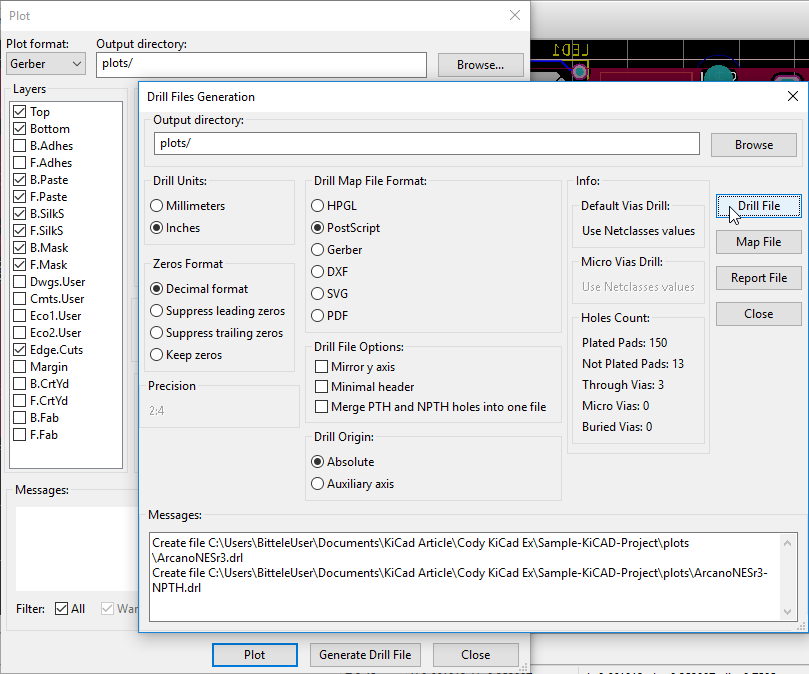

 3) Taħt it-tieqa tal-messaġġi se turi fejn il-fajls tat-tħaffir issa ġew iġġenerati. Ikklikkja fuq il-buttuna tal-għeluq biex tirritorna għat-tieqa preċedenti. Ikklikkja fuq 'Plot' (ħdejn Iġġenera Drill File). Il-fajls gerber għas-saffi jiġu ġġenerati (murija għal darb'oħra taħt it-tieqa tal-messaġġi), imbagħad ikklikkja 'Agħlaq'. 4) Ladarba l-fajls tal-gerber tiegħek ikunu ġew iġġenerati, dawn jistgħu jiġu riveduti biex jinqabdu kwalunkwe żbalji potenzjali qabel ma jintbagħtu lilna għal kwotazzjoni ta 'fabbrikazzjoni tal-PCB. Lura għat-tieqa prinċipali tal-proġett KiCad u kklikkja fuq il-buttuna tat-telespettatur GerbView - (ara l-istampa hawn taħt):  5) Fit-tieqa li toħroġ, ikklikkja 'File'> 'Load Gerber File'.  6) Agħżel is-saffi kollha murija u kklikkja 'Miftuħ'.  7) Bl-istess mod, ikklikkja fuq 'File'> 'Load EXCELLON Drill File'.  8) Agħżel il-fajl (i) tat-tħaffir u kklikkja 'Miftuħ'.  Hawnhekk innota li nħolqu żewġ fajls tat-tħaffir. L-ewwel waħda tirrappreżenta 'toqob tat-tħaffir indurati' filwaqt li t-tieni tirrappreżenta 'toqob tat-tħaffir mhux indurati'. Dan iwassalna biex naraw 11-il fajl minflok 10 fajls aktar tard. 9) Ladarba s-saffi kollha tiegħek ikunu ġew importati f'GerbView, tista 'twettaq il-verifiki finali kollha tiegħek (tista' tara kull saff wieħed wieħed u oħrajn). Ladarba tkun sodisfatt li d-disinn tiegħek huwa korrett, tkun lest biex tikkwota u tordna l-bordijiet tiegħek. 10) Mur fid-direttorju fuq il-kompjuter tiegħek fejn joqgħod il-proġett KiCad tiegħek. Agħżel u zip il-11-il fajl li ġejjin:  Lista li tispjega kull tip ta ’fajl tista’ tidher hawn taħt:
|
