Jekk qed taħdem bl-elettronika, jista 'jkun li smajt it-termini bord taċ-ċirkwit stampat (PCB) u assemblaġġ tal-bord taċ-ċirkwit stampat (PCBA).
Filwaqt li xi nies jużaw dawn it-termini minflok xulxin, mhux neċessarjament ifissru l-istess ħaġa. Allura x'inhuma? U x'inhi d-differenza bejn PCB u PCBA?
PCB - Bord taċ-Ċirkwit Stampat
PCB huwa l-pedament mekkaniku li fih jistgħu jiġu mmuntati komponenti elettroniċi biex jitlesta ċirkwit maħsub. Il-PCB innifsu fih mudell konduttiv, jew traċċa, u sottostrat tipikament magħmul minn materjal tar-reżina epoxy tal-ħġieġ. Bħala eżempju, il-PCB bażiku jista 'jinqasam f'4, 6, jew 8 saffi ta' sinjal, b'4 u 6 saffi PCBs ikunu l-aktar komuni. Kif jissuġġerixxi l-isem, il-mudell tal-PCB huwa magħmul minn komponent stampat, ċirkwit stampat, jew taħlita tat-tnejn. Il-mudell konduttiv huwa jew stampat jew miktub fuq ħġieġ epoxy iżolanti skond id-disinn predeterminat.
Kif jintuża PCB?
PCB jista 'jiġi personalizzat għall-użu f'apparati elettroniċi bħal televiżjonijiet u radjijiet, mowbajls, kameras, u partijiet tal-kompjuter bħal Motherboard u Graphic cards. Il-PCBs jintużaw ukoll fil-manifattura ta 'tagħmir tad-dawl, tagħmir mediku, industrija tal-karozzi, u ħafna mill-makkinarju industrijali.
Il-PCB huwa struttura essenzjali fl-apparat billi jappoġġja l-komponenti elettroniċi u jservi bħala konnessjoni elettrika għall-elementi. Il-karatteristiċi uniċi tal-PCB&# 39 jistgħu jinġabru fil-qosor kif ġej:
Wajers ta 'densità għolja, ħfief u ta' daqs żgħir, li huma ideali għall-minjaturizzazzjoni tat-tagħmir elettroniku inkwistjoni
Minħabba l-konsistenza grafika u r-ripetibbiltà, il-PBC jagħmilha possibbli li tiffranka fuq il-manutenzjoni tat-tagħmir, id-debugging, u l-ħin tal-ispezzjoni.
Il-produzzjoni tiegħu tista 'tkun awtomatizzata biex tnaqqas l-ispiża ta' apparat elettroniku.
Tipi ta 'PCB
Il-PCBs jiġu f'forom differenti kif ġej:
1. PCB b'saff wieħed
Imsejjaħ ukoll bħala PCB b'ġenb wieħed, dan huwa l-iktar PCB sempliċi u l-iktar użat fil-biċċa l-kbira tal-elettronika peress li huwa faċli biex tiddisinja u tipproduċi. Il-PCB b'saff wieħed huwa miksi b'saff wieħed ta 'materjal li jmexxi, ħafna drabi ram. Saff ta 'maskra tal-istann jintuża biex jipproteġi l-PCB mill-ossidazzjoni. Silkscreen jimmarka l-komponenti tal-PCB. Dan it-tip ta 'PCB jintuża f'applikazzjonijiet ta' produzzjoni bi prezz baxx iżda bl-ingrossa bħal printers, radju u kalkulaturi.
2. PCB b'żewġ saffi
Magħruf ukoll bħala PCB b'żewġ naħat, dan il-PCB għandu saff ta 'materjal li jmexxi, ġeneralment ram, applikat kemm fuq il-ġnub ta' fuq kif ukoll ta 'isfel tal-bord. Il-vantaġġ primarju ta 'dan il-PCB fuq il-kontroparti tiegħu fuq naħa waħda huwa flessibilità mtejba u daqs imnaqqas li jagħmel iċ-ċirkwit kompatt. Huwa komunement użat f'kontrolli industrijali, sistemi UPS, konvertituri, telefowns, unitajiet ta 'monitoraġġ tal-enerġija, amplifikaturi, u applikazzjonijiet tal-HVAC.
3. PCB b'ħafna saffi
Dan it-tip ta 'PCB jiġi b'aktar minn żewġ saffi konduttivi ta' ram. Il-bord huwa mwaħħal permezz ta 'kolla sandwiching bejn l-insulazzjonijiet biex tiżgura li ċ-ċirkwit ma jiġix imħassar minn sħana żejda. Jintuża f'applikazzjonijiet kumplessi bħal sistemi satellitari, teknoloġija tal-GPS, servers tal-fajls, u tagħmir għall-ħażna tad-dejta u tagħmir mediku.
Tipi oħra ta 'PCBs jinkludu PCB flessibbli, PCB riġidu, u PCB flessibbli.
PCBA - Assemblea tal-Bord taċ-Ċirkwit Stampat
It-taqsira tal-assemblaġġ tal-bord taċ-ċirkwit stampat +, PCBA huwa l-proċess kollu li tgħaddi l-bord tal-PCB mhux popolat permezz tal-proċessi Plated Through Hole (PTH) u Surface Mounted Technology (SMT). Dawn il-proċessi jipprovdu għall-komponenti elettroniċi kollha biex jitpoġġew u jiġu ssaldjati fuq il-bord tal-PCB vojt u jinkludu stampar tal-pejst tal-istann, tqegħid tal-komponent, issaldjar bl-idejn, bil-mewġ jew reflow u diversi forom ta 'spezzjoni QC.
Komponenti tal-PCBA
Matul proċess ta 'assemblaġġ, bord tal-PCB vojt huwa mimli jew mimli b'komponenti elettroniċi biex jifforma assemblaġġ ta' ċirkwit stampat li jiffunzjona (PCA), jew il-PCBA. Bl-użu tat-teknoloġija permezz ta 'toqob, il-komponenti elettroniċi jsiru mmuntati f'toqob li huma mdawra b'kuttunar konduttivi. Bl-użu ta 'SMT, il-komponenti jitqiegħdu fuq il-PCB biex jiġi żgurat li l-pinnijiet jallinjaw mal-pads konduttivi. Fejn komponenti elettroniċi jankraw ma 'kull naħa tal-bord, il-komponenti fuq naħa waħda tal-bord għandhom jaderixxu mal-bord bl-użu tal-kolla qabel l-issaldjar.
Bord tal-PCBA popolat jista 'jiġi ttestjat billi jintuża wieħed mill-modi li ġejjin:
Bit-tifi, il-bord jista 'jiġi spezzjonat viżwalment jew bl-użu ta' għodda ta 'spezzjoni ottika awtomatizzata.
Bit-tifi, tista 'titwettaq analiżi tal-firma analoga. Din l-analiżi tissejjaħ "ittestjar tat-tifi."
Bil-qawwa mixgħula, isir ittestjar fiċ-ċirkwit
Fl-aħħarnett, jista 'jsir test funzjonali biex jiġi stabbilit jekk il-PCB hux qed jagħmel dak li ġie ddisinjat biex jagħmel.
Mid-deskrizzjonijiet ta 'hawn fuq, nistgħu niddeterminaw li l-PCBA jirreferi għal fluss ta' proċessar, jew il-bord taċ-ċirkwit sħiħ filwaqt li l-PCB jirreferi għal bord taċ-ċirkwit stampat vojt mingħajr ebda elettronika.

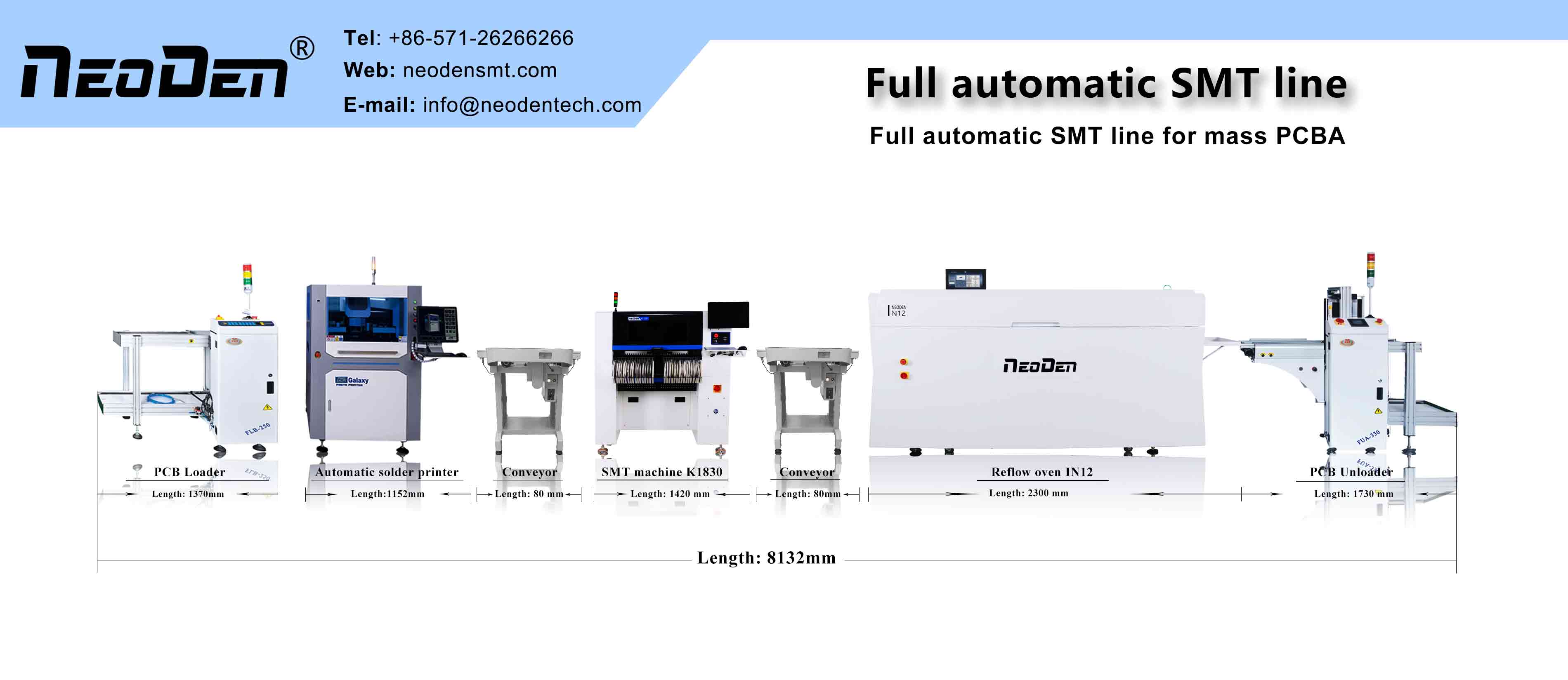

NeoDen jipprovdi soluzzjonijiet ta 'linji ta' assemblaġġ kompluti, inklużForn SMTreflow, magna tal-issaldjar tal-mewġ, magna li tagħżel u tpoġġi, printer tal-pejst tal-istann, PCB loader, PCB unloader, chip mounter, SMT AOI machine, SMT SPI machine, SMT X-Ray machine, SMT assembly line equipment, PCB production Equipmentsmt spare partsetc any kind SMT magni li jista 'jkollok bżonn, ikkuntattjana għal aktar informazzjoni:
