Magni PnP tal-Linja tal-Produzzjoni SMT tal-Prototip
Prototip tal-Linja ta 'Produzzjoni SMT PnP Magni + Printer ta' Preċiżjoni Għolja + Forn tat-Tisħin tal-Arja sħuna
Applikazzjoni
Din il-linja ta 'produzzjoni tissodisfa l-ħtiġijiet tal-kumpanija tal-produzzjoni u l-ipproċessar tal-lott smll.
Pass 1: Solder Printer FP2636--Istampa pejst tal-istann fuq PCB
Pass 2: Agħżel u poġġi l-magna NeoDen4--Immonta komponent fuq PCB
Pass 3: Forn mill-ġdid FI6--Komponent tal-issaldjar fuq PCB
Karatteristiċi
1. Sistema tal-viżjoni
Kamera li tħares 'il fuq u kamera li tħares 'l isfel tidentifika u tikkalibra l-komponenti differenti simultanjament, u ttejjeb bil-kbir l-eżattezza tat-tqegħid minn 0201 għal BGA.
2. Erba 'irjus ta' preċiżjoni
4 irjus ta 'tqegħid ta' preċiżjoni għolja b'rotazzjoni ta '± 180 grad li jadotta mod sospiż, kompletament simmetriku u grad għoli ta' igganċjar, biex jiġi żgurat li jista 'jwaħħal komponenti bi spazju ogħla, aktar ġentili u aktar preċiżi
3. Feeders Elettroniċi Auto
Jadotta teknika ta 'korrezzjonijiet ta' żbalji ta 'tmigħ biex jgħin itaffi l-picking u jnaqqas id-devjazzjoni.
4. Auto Rails Ikseb Pjazzament Kontinwu
Il-binarji tal-karozzi ta '1.5m jistgħu jiġu konnessi ma' conveyors universali biex jinkiseb tqegħid kontinwu.
5. Il-conveyor ġenerali huwa appoġġjat
B'port tal-conveyor, il-linja ta 'produzzjoni One-Stop SMT tista' tiġi setup, li tiffranka aktar ħin u tiffranka l-ħaddiema.
6. Jappoġġja l-aġġornament tas-sistema remota
NeoDen se jipprovdi servizz tekniku tul il-ħajja u aġġornament tas-sistema.
7. Industrijali PC motherboard
Drives ta 'stat solidu 32G, aqra/tikteb aktar malajr u aktar stabbli, b'funzjoni ta' protezzjoni mitfi.
Parametri Tekniċi NeoDen4
| Isem tal-prodott | Linja ta 'Prototip ta' Produzzjoni SMT |
Feeders |
48pcs |
|
Stil Magni |
Gantry Uniku b'4 Kapijiet |
Qawwa tax-xogħol medja |
220V/160W |
|
Rata ta' Pjazzament |
4000CPH |
Firxa tal-Komponent |
L-iżgħar Daqs: 0201 |
|
Dimensjoni Esterna |
L 680 * W 870 * H 460mm |
L-akbar Daqs: TQFP240 |
|
|
PCB Max applikabbli |
290mm * 1200mm |
Għoli Max: 5mm |

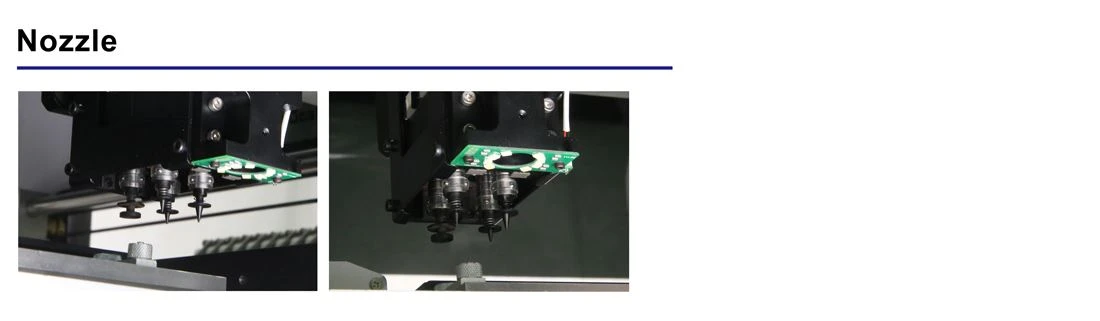

Dettalji taż-żennuna
FP2636 Stensil Printer
|
Isem tal-prodott |
NeoDen FP2636 solder paster printer |
Ħxuna tal-PCB |
0- 0.8" - 0-20mm |
|
Max PCB Daqs |
11"× 15" - 280×380mm |
Għoli tal-Pjattaforma |
7.5" - 190mm |
|
Min PCB Daqs |
{{0}}.4"× 0.2" - 10×5mm |
Ripetibbiltà |
±0.01MM |
|
Daqs Stensil tal-Iskrin |
10"× 14" - 260×360mm |
Angolu Max Rotazzjoni |
± 15 grad |
|
Veloċità tal-Istampar |
Kontroll tax-xogħol |
Mod ta' Pożizzjonament |
Barra/Toqba ta' Referenza |
IN6 Reflow forn/magna tal-issaldjar
| Tul * Wisa ' * Għoli | 1700 * 612 * 650mm | Wisa' tal-Conveyor | 300mm |
| N.W | 120Kg | Għoli Max Standard | 26mm |
| L-Ogħla Qawwa | 7KW | Għoli Max personalizzat | 55mm |
| Qawwa tax-Xogħol | 3KW | Veloċità Massima tal-Conveyor | 1200mm |
| Vultaġġ tad-Dħul | 220/380V | Daqs tal-ippakkjar | 190 * 70 * 68CM |
| Piż Gross | 150KG |
Garanzija
Il-magna kompluta għandha perjodu ta 'garanzija ta' sentejn għal NeoDen4, sena għal FP2636+IN6 mill-ħin tax-xiri u appoġġ ta 'servizz tul il-ħajja kif ukoll provvista ta' prezz tal-fabbrika fit-tul.
Aħna nipprovdu Q/A onlajn u appoġġ għall-isparar tal-problemi u servizz ta 'pariri tekniċi.
Dwarna
Fabbrika
Ċertifikazzjoni
Wirja
Jekk għandek bżonn, jekk jogħġbok tħossok liberu li tikkuntattjana għal aktar informazzjoni.
Ipprovdi linja ta 'produzzjoni ta' assemblaġġ SMT one-stop
